タングステンプローブ
対象物を触る・擦る・こそぐ・拾う・プロービングなど、大変多用途に使用可能なタングステン製のプローブ(ニードル)です。
- ●先端直径0.2μmから30μmまでをラインナップし、採取サンプルに応じて、色々なサイズをお選びいただけます。
- ●10μm・30μmはその強くしなやかな特性から、手作業用としても大変便利です。
- ●先端直径0.2μmや0.5μmのタングステンプローブは、マイクロスコープ一体型マイクロマニピュレーター
- または マイクロマニピュレーターで使用することにより、いままで諦めていた極微小対象物や薄膜のサンプリングが可能となります。
- ●弊社製プローブ曲げジグ「プローブベンダー」を使い先端を曲げて使用することも出来ます。

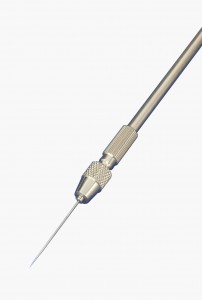

- ●マニピュレーター用ハンドルと手持ち作業用ハンドルを用意しています。
- 《アプリケーション例》
- ■表面付着物、落下異物採取と受渡し
- ■数μmの微小物 かき集めて量を摂取
- ■樹脂中の埋没異物探索(5μm程度)
- ■フィルムへ転写された異物を採取(1μm~)
- ■ガラス上の表層に付いた異物を擦って採取(サブミクロン厚みでも可能)
- ■金属接点に付着した異物採取(サブミクロン厚みでも可能)
- ■特定部位の表面状況接触調査 (硬いか軟らかいか、表面にあるか内部にあるか・・・など)
- ■微小段差の側面部分にある対象物をピンポイント採取(1~5μm程度~)
- ■微小ホール中にある対象物にアクセスしピックアップ(1~5μm程度~)
- ■フィルタ上にトラップした異物のみを採取(1~5μm程度)
- ■樹脂・分析ディスク(Kbrなど)のマーキング(3μm間隔~)
- ■ナイフにて切込を入れた後に、挿入しほじる(10μm程度~)
- ■微小パッドへのプロービング用ニードルとして(1μm幅~)
《ラインナップ》
タングステンプローブ(各サイズ単品・詰合せ)
先端直径 0.2μm(10本) | TP-0002 | 2μm以下異物に |
---|---|---|
先端直径 0.5μm(25本) | TP-0005 | 5μm以下異物に |
先端直径 1μm(25本) | TP-001 | 5μm以上の異物に |
先端直径 5μm(25本) | TP-005 | 手持ちも可能 |
先端直径 10μm(25本) | TP-010 | 〃 |
先端直径 30μm(25本) | TP-030 | 〃 |
0.5、1、10、30μm (4種各3本セット) |
TP-SET | 各サイズ詰合せ |
対応ハンドル | 型式 |
---|---|
マニピュレーター用 | TPH-10 |
対応ハンドル | 型式 |
---|---|
手持ち作業用 | TPH-3 |
