vol.39 電気計測用途/電極ホルダーの紹介

/campaigns/org679809049/sitesapi/files/images/684321835/header_logo.jpg

マイクロサポートニュース vol.39

https://campaign-image.com/zohocampaigns/483673000009226004_zc_v74_hedder.jpg
いつもマイクロサポートをご愛顧いただき、誠にありがとうございます。
マイクロサポートでは 「マイクロハンドリング ニュース」として、継続的にマイクロハンドリングやサンプリングについての情報を発信してまいりました。
今後もさらに有益な情報をお伝えしたく、4月から「マイクロサポート ニュース」に件名を変えて幅広い情報を配信しておりますので、引き続きよろしくお願いいたします。

News-1  プロービング用途 / 電極ホルダーのご紹介

今回は、プロービング用途で使用する電気計測用電極ホルダーの使い方について簡単に紹介いたします。

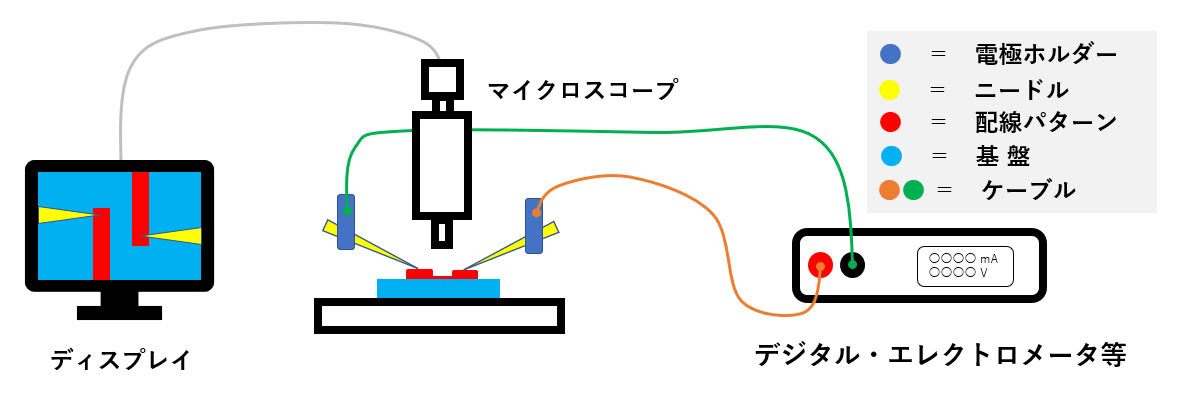

《プロービングのイメージ図》※2端子測定の場合

https://campaign-image.com/zohocampaigns/483673000009226004_zc_v48_1652159966775_プロービングイメージ図_(1).jpg

・顕微鏡拡大した微細領域の配線パターンに、極細ニードル(先端30μm以下)を接触させます

・抵抗測定、微小電流測定などが行えます

・弊社は、上図のデジタル・エレクトロメータ以外の要素について提供可能です

・4端子測定の場合は、ニードルを取り付けた電極ホルダーを手前にもう1対追加します

《製品ラインナップ》

実体顕微鏡下で使う「マクロ用」、より高倍率マイクロスコープなどで使用する「ミクロ用」の2ラインナップを用意しています。

※詳細は、電極ホルダーWEBページからリーフレットをダウンロードしてご確認ください

https://campaign-image.com/zohocampaigns/483673000009226004_zc_v125_1652244331084_dsc06930_r2.jpg



【マクロ用】

電極ホルダーLタイプ(AP-DH-L)

・ニードルアクセス角度45°

・ニードル取付径~0.7mmまで

※振動緩和用リーフスプリング付き



https://campaign-image.com/zohocampaigns/483673000009226004_zc_v125_1652244331464_dsc06931_r2.jpg

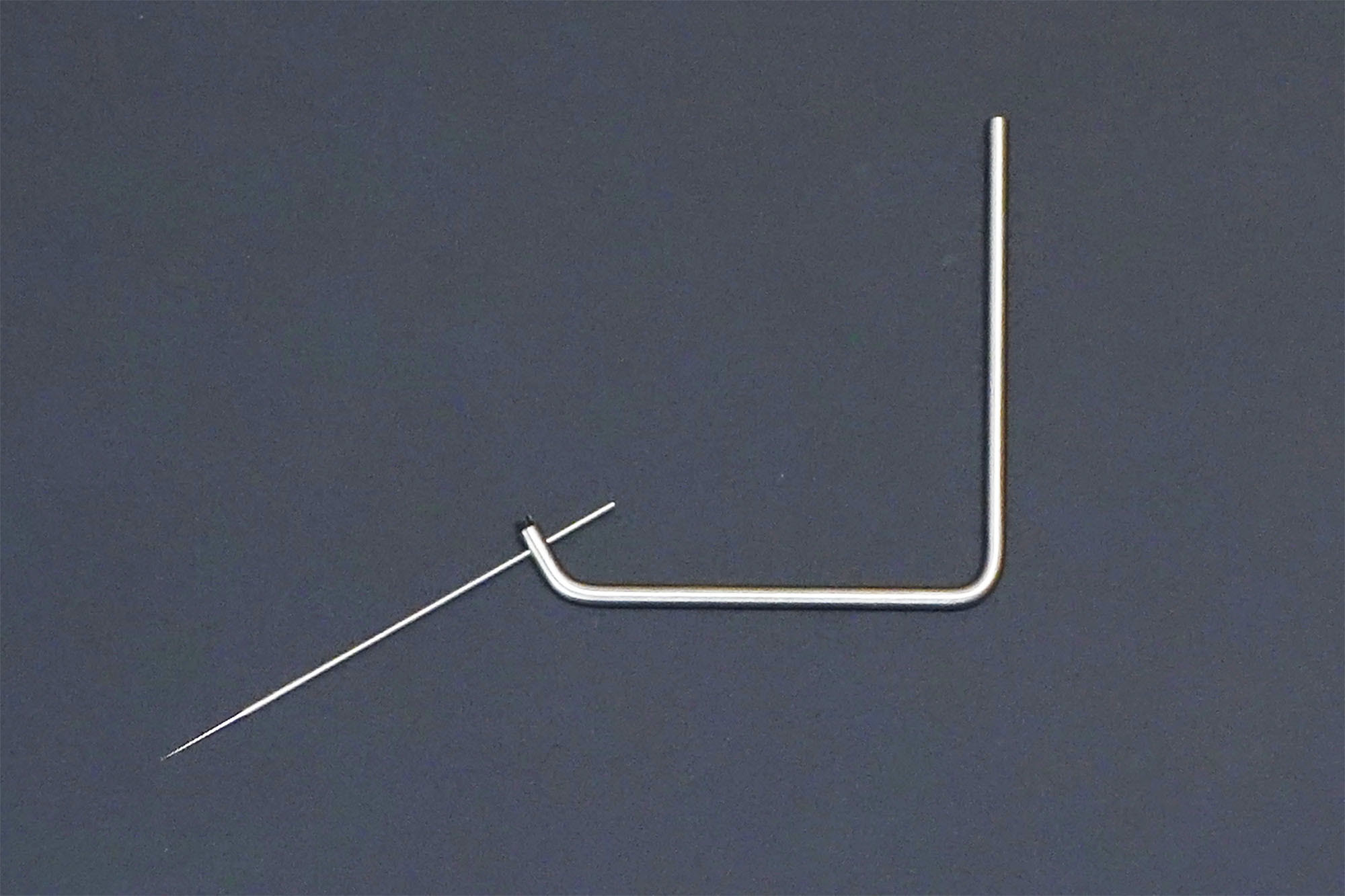

【ミクロ用】

電極ホルダーESSタイプ(PA-ESS-30)

・ニードルアクセス角度30°

・ニードル取付径~1.0mmまで



News-2  電極ホルダー用ポジショナーについて

電極ホルダーを用いた電気計測には、ホルダーを固定して位置決め可能な、いわゆる「ポジショナー」が必要です。弊社が提案可能な製品を以下にて紹介いたします。

https://campaign-image.com/zohocampaigns/483673000009226004_zc_v125_1652244331598_rt_1_r1.jpg

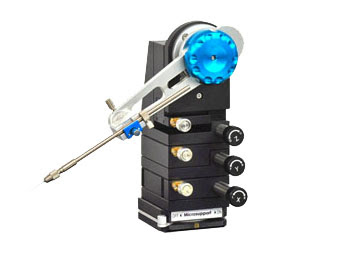

【メカニカル】

ラビトル3D(RT-1)

・ダイヤル回転で操作

・粗動と微動が独立したダイヤル

・顕微鏡はお客様ご用意



https://campaign-image.com/zohocampaigns/483673000009226004_zc_v125_1652244330960_qp3_r1.jpg

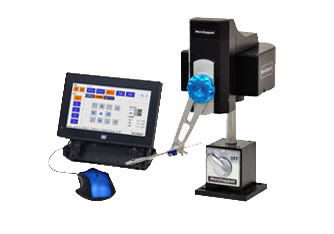

【電動】

クイックプロ(QP-3)

・マウスの動きがそのまま縮小された動き

・滑らかで直感的な操作感

・顕微鏡はお客様ご用意



https://campaign-image.com/zohocampaigns/483673000009226004_zc_v125_1652244331694_mp.jpg

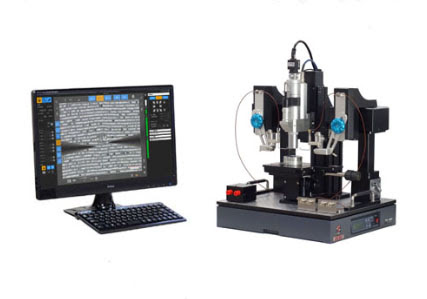

【電動マイクロスコープ一体型】

アクシスプロ(プローバー)

・試料を観察した状態で簡単操作

・誰でも使える滑らかで直感的な操作感

・ミクロンレベルの微細配線間計測も可能
