微細配線用スポット溶接電源「マイクロスポットウェルダー」

今回は、弊社製品ラインナップの中でも、少し特殊なカテゴリーに属する

「微細配線用スポット溶接用電源」を紹介いたします。

《解説》



物理実験などで行うサンプルへの微細配線の接続は、銀ペーストなどで接着する方法が一般的ですが、ミクロワイヤーを用いての銀ペーストでの接着作業は、秒単位で乾燥してしまうなど作業が非常に困難です。

また、乾燥しない様に多めにペーストを拾うと、狭い範囲に接着出来なかったり、多く付いてしまった銀ペースト自体の導通が支配的になり、電気特性に影響を与えてしまったりします。

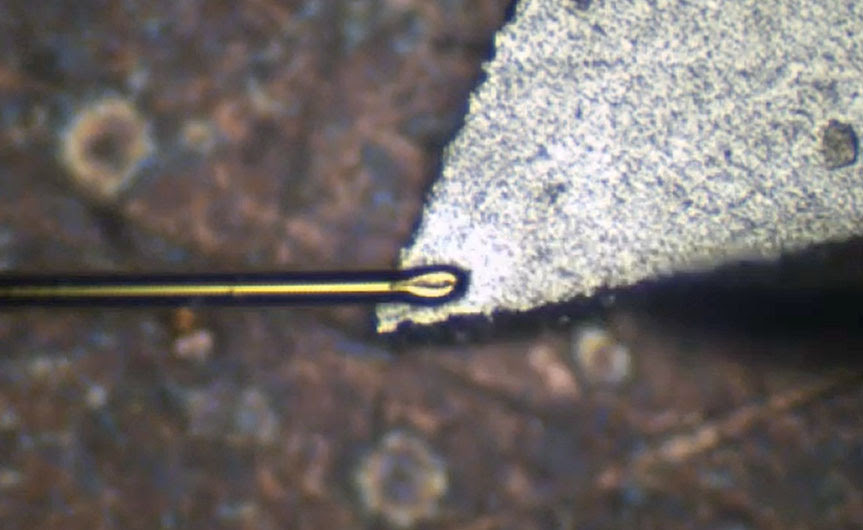

他にも、下記の様な30μmのAu線の場合、位置決めが難しく硬化するまでに動く / 周辺に銀ペーストが付き回路がショート / 接着後の熱や振動で折角固定した配線が外れる」など色々な不具合要素が発生します。

※以下クリックすると、YouTubeにて動画が確認できます



https://campaign-image.com/zohocampaigns/483673000010813004_zc_v57_1665029026902_30μmau線.jpg

今回紹介する「マイクロスポットウェルダー」は、溶接によりワイヤーとサンプルを合金化させ、十分な配線の接続を顕微鏡下で作ります。

マイクロスポットウェルダー」で溶接するメリット

・溶接なので配線が外れにくい

・銀ペーストと違い、接合部が小さく、狭い領域に接合できる。
・実体顕微鏡やマイクロスコープ併用で10μm配線も溶接可能
・微細ワイヤー同士の溶接も可能
・接合部が安定していて、再現性に優れる

マイクロスポットウェルダー」の特長

★微小電流域でも細かい設定が出来、出力が非常に安定している★

・ サンプルへの熱影響が少ない

・安定した接合部で再現性にすぐれる
・電極への熱影響が少ない
・熱伝導率の高い金属や異種金属の溶接が可能
・溶接の際の塵やスパッタが少ない綺麗な溶接が出来る
デジタル制御で、設定条件、抵抗値、電流値を常にモニタリング可能

溶接している様子が分かる動画もありますので以下WEBページで確認ください

↓↓↓

《使用イメージ》

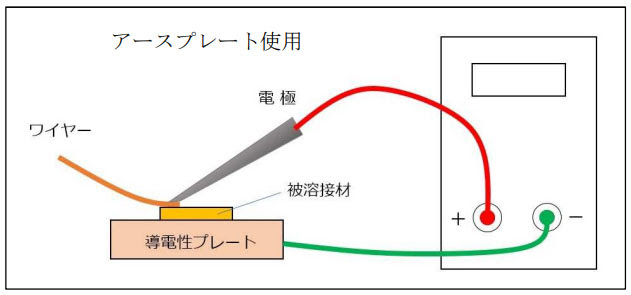

https://campaign-image.com/zohocampaigns/483673000010813004_zc_v27_1664958071509_アースプレートあり.jpg

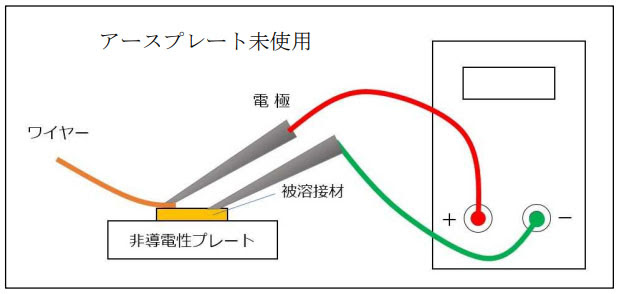

https://campaign-image.com/zohocampaigns/483673000010813004_zc_v27_1664958071388_アースプレートなし.jpg

《使用環境》

本体以外に、先端特殊加工を施したタングステンプローブを電極として使用しますので、位置決めポジショナーと併せてご相談ください。
